一、用途

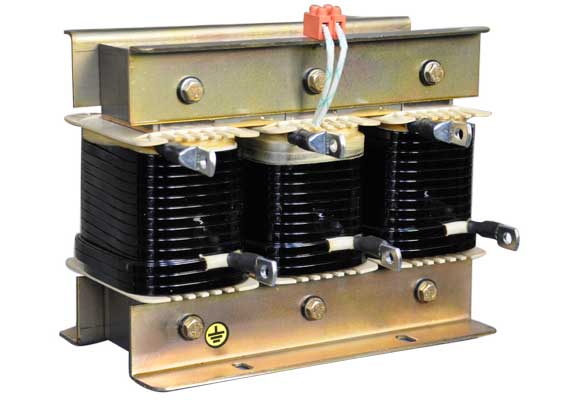

LKSG濾波電抗器適用于無功補償和諧波治理系統中，濾波電抗器與電容器聯接，利用LC諧振物理特性，產生很小或很大的阻抗，將電網中相應頻率的諧波電壓和電流進行吸收或阻斷，達到諧波濾除目的，并保持系統功率因數的合理值，使電網的電能質量得到明顯有效地改善。
二、執行標準
GB 10229-1988《電抗器》
三、環境條件
1、環境溫度-25℃～+45℃;相對濕度≤90%RH。
2、海拔高度不超過2000m。
3、無劇烈震動和沖擊，無易燃易爆危險品，無導電塵埃。
4、周圍應有良好的通風條件，如裝在機柜內，應有排風設施。
5、耐溫等級H級(180℃)以上。
四、技術指標
1、可用于400V、660V、690V等系統。
2、調諧頻點：150Hz，250Hz，350Hz，550Hz等不同頻率。
3、額定絕緣水平3kv/min。
4、電抗器各部位的極限溫升，繞組不超過80k，鐵芯不超過95k。
5、電抗器噪音不大于45dB。
6、三相電抗器的任意兩相電抗值之差不大于3%。
7、能在工頻加諧波大于1.35倍額定電流下長期運行。
五、濾波電抗器參數的確定
濾波電抗器根據諧波n次頻率的濾除要求，用戶同時提供濾波電抗器的電感量、電流量而專門設計。
