產品用途：
MCR型動態補償(濾波)裝置主要用于6-35KV電力系統，能實現無功動態補償，提高功率因數，穩定電壓，同時濾除諧波，以改善電網的電能質量。該裝置目前廣泛應用于煤炭、電氣化鐵路、鋼鐵等行業，節電效果十分明顯。
概述：
MCR型高壓動態補償濾波裝置由補償(濾波)支路與磁控電抗器(MCR)支路組成，能夠?qū)崿F(xiàn)無功功率的動態補償。該裝置具有輸出諧波小、功耗低、免維護、結構簡單、可靠性高﹑價格低廉﹑占地面積小等顯著優點，是理想的動態無功補償和電壓調節設備。其中補償(濾波)支路主要由電容器、電抗器、放電線圈和保護元件等組成，具有提供容性無功補償和濾波的功能；磁控電抗器(MCR)支路由磁控電抗器、晶閘管、MCR控制器等組成，具有動態調節無功功率的功能。
三、工作原理：
通過MCR控制器對系統的無功功率進行采樣，通過自動控制晶閘管的導通角，改變鐵心的磁飽和度，實現輸出容量的連續可調，其內部為全靜態結構，無運動部件，工作可靠性高。
四、型號說明：
MSVC-W-6-()
M：磁控式
SVC：靜止型動態補償裝置
W：無功補償(L：濾波)
6：電壓等級
()：容量

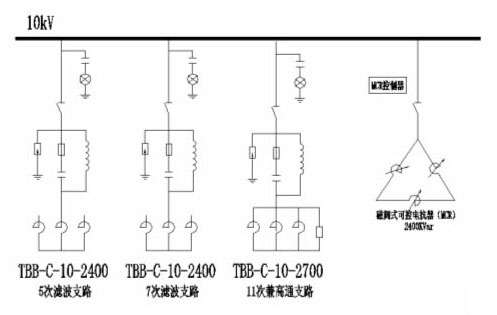

五、主接線：
六、使用環境條件：
(1) 安裝地點:戶內/戶外。
(2) 海撥高度:2000m及以下(≥2000m采用高原型)。
(3) 環境氣溫:－25℃～＋45℃。
(4) 月平均最大相對濕度：90%(25℃時)
(5) 耐地震能力：地面水平加速度0.2ｇ,垂直加速度0.1ｇ。按標準試驗， 安全系數≥1.67。
