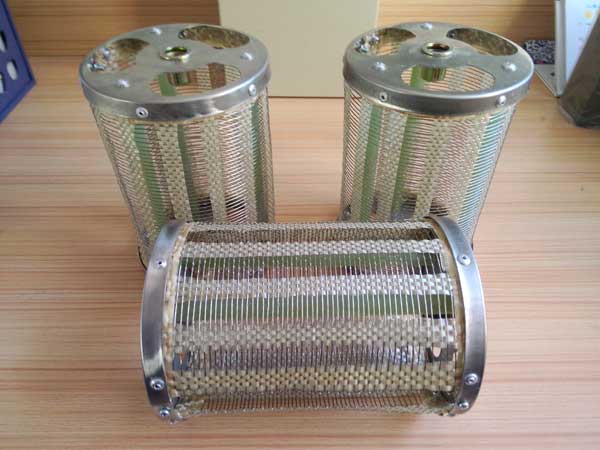

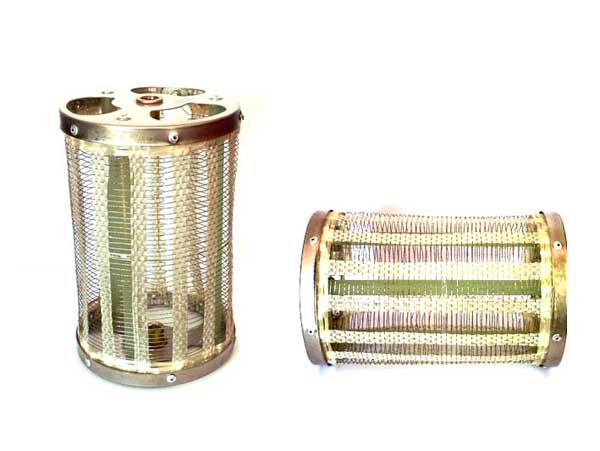

電阻籠
一、用途
RWG型線編式無感電阻器主要用在電力系統中用來限制電流，降低電壓或調整系統參數，廣泛應用于交流濾波裝置及其各種過電壓阻尼吸收裝置或中性點接地系統中，要求殘余電感很少的場合。
二、結構及其特點

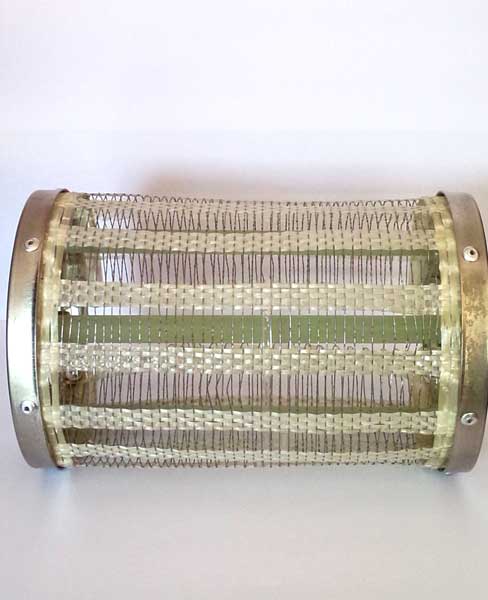

編式無感電阻器采用耐高溫的高阻值合金線材，用無堿高強度玻璃絲作緯線，運用無感編織工藝編織而成。每個電阻片單元又采用高溫絕緣硅漆浸漬定型，使各電阻單元既有剛性又有韌性。電阻器本體體積小，重量輕，絕緣強度高，散熱效果好，大大提高電阻器的運的可靠性。
三、使用條件
1、系統電壓：6KV、10KV、35KV、110KV、220KV、500KV;
2、頻率：50~60Hz;
3、海拔：≤1000米，如有特殊要求另議;
4、環境溫度：-40℃~+40℃;
5、安裝地點：戶內/戶外(由使用單位選擇);
6、安裝場所：應無腐蝕性氣體、無導電及爆炸性塵埃;
7、若有特殊場所應在訂貨前提出要求。
四、主要技術參數
1、系統電壓：6500KV;
2、額定頻率：50~60Hz;
3、額定阻值：0.1Ω20KΩ;
4、制造偏差：分0.5%、5%、10%(20℃下直流電阻);
5、溫度系數：不大于8×10-5/℃;
6、長期過電流：1.1ln;
7、絕緣性能：GB311.1《高壓輸變電的設備的絕緣配合》。
