1、用途
本裝置適用于頻率50HZ，額定電壓3-35KV的交流電力系統中，用于提高功率因數，調整網絡電壓，降低線路損耗，增強輸變電設備的輸出能力,改善電網供電質量。

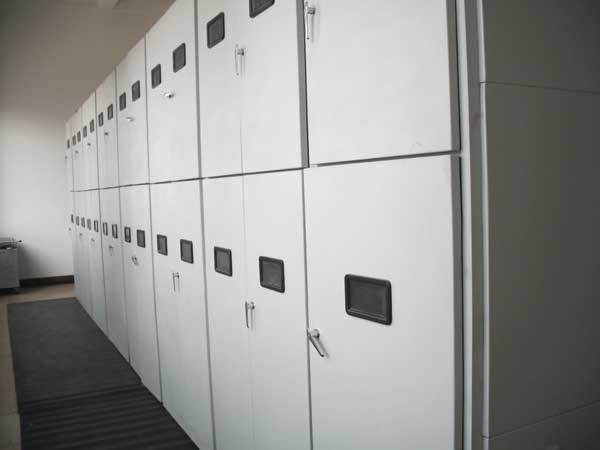

GGDB高壓并聯電容器成套裝置為柜式結構，由電抗器柜和電容器柜等部分組成，一次接線方式主要有單星型和雙星型接線。
一次設備有：電抗器、高壓并聯電容器、電容器專用熔斷器、氧化鋅避雷器、放電線圈等。二次元件有：電壓表、轉換開關、放電指示燈等。根據用戶要求可增加隔離開關或接地開關。
柜體根據用戶要求可采用型材或角鋼作為框架，可根據需要做成不同的防護等級。柜體表面采用靜電噴涂，美觀堅固，型材柜體便于安裝運輸安裝地點：戶內、戶外型
海拔高度：不超過1000米，如大于1000米，電容器裝置按高原型產品設計制造。
環境溫度：-40℃～+55℃

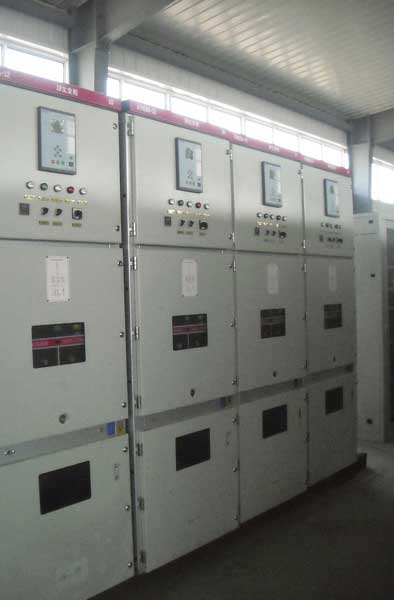

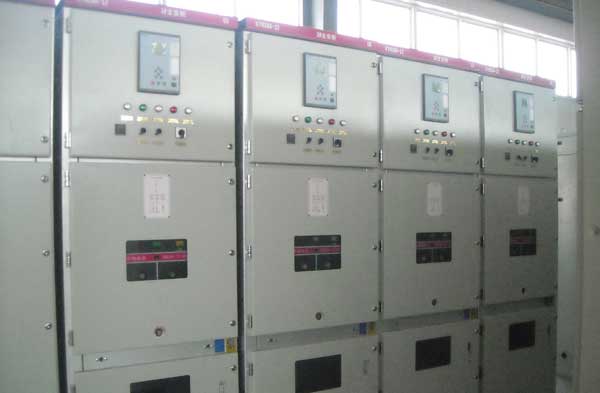

高壓開關柜
2、技術參數
額定電壓：3KV、6KV、10KV、35KV；額定容量：100～20000kvar
絕緣水平：裝置的主電路相間以及相與地之間，輔助電路與地之間能耐受表1規定的耐受電壓，工頻耐受電壓施加的時間為1min。
允許過載荷：1.1Un長期運行 1.3In連續運行
最大允許容量：1.35Qn
電容偏差：-5～+10%
額定電抗率：額定電抗率有以下范圍0.1%～1%；4.5%～6%；12%～13%
